Everis PLQ4系列快速連接器提供超可靠的連接和無滴漏斷開，可保護通過液冷方式冷卻的敏感電子系統。 Everis PLQ4連接器由高性能熱塑性塑料聚苯砜（PPSU）制成，重量輕，不易受到電偶腐蝕，并具有UL94 V0阻燃等級，易于使用，使其成為電子產品液體冷卻的理想選擇。 這些行業領先的連接器提供高流量連接，可優化熱管理系統的性能。 Everis PLQ4系列使用正在申請專利CPC開發的閥門技術，可消除滴漏，并且專門針對長期連接狀態而設計。
The Everis? PLQ4 Series of quick disconnects provides ultra-reliable connections and dripless disconnections that protect sensitive electronic systems being cooled via liquid cooling. Built of polyphenylsulfone (PPSU), a high-performance thermoplastic, the Everis PLQ4 connector is lightweight and inherently resistant to galvanic corrosion. Everis PLQ4 connectors are rated UL94 V0 flame retardant and are easy to use making them a perfect choice for liquid cooling of electronics applications. These industry-leading connectors offer a high-flow capacity to optimize thermal management system performance. The Everis PLQ4 Series uses patent-pending CPC-developed valve technology that eliminates drips and is specifically designed for long-term connected states.

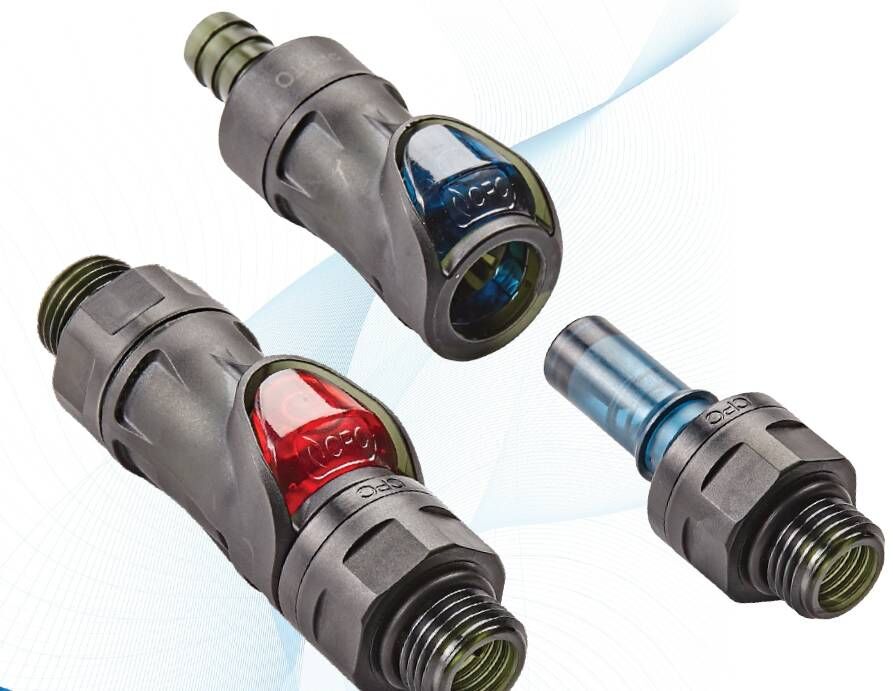

Everis PLQ4 快速接頭連接器由高性能熱塑性塑料聚苯砜 PPSU

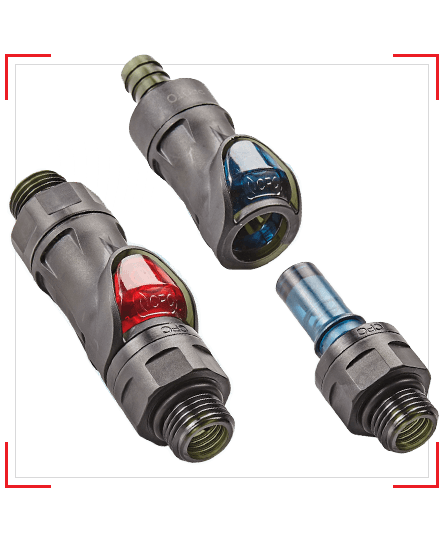

Everis PLQ4 Series of quick disconnects
PDF 圖標在 HPC 和數據中心應用中使用高性能聚合物
PDF 圖標金屬或塑料快速斷開？主要考慮因素
PDF IconUse of High-Performance Polymers in HPC and Data Center Applications
PDF IconMetal or plastic quick disconnects? Key considerations
特征
- 由高性能PPSU材料制成
- 無溢流閥設計
- 高流量尺寸比和低壓降
- 符合人體工程學的機身和閂鎖設計
- 連接時發出咔噠聲
- 倒鉤和螺紋端接選項
- 強大的產品測試（產品測試到 10,000 次循環）
好處
- 重量輕、耐用且化學兼容廣泛使用的液體冷卻液和 UL94 VO 阻燃劑
- 連接或斷開時無滴水
- 提高小空間的冷卻效率
- 簡單、直觀的單手操作
- 提供連接保證
- 滿足安裝或管道連接的偏好
- 具有經過驗證的尺寸穩定性的可靠性保證
規格
操作條件（流體傳輸）
壓力范圍： |
真空至 120 psi, 8.3 bar |
溫度范圍： |
0°F 至 240°F （ -17°C 至 115°C ） |
存儲 / 運輸： |
-40°F 至 240°F （ -40°C 至 115°C ） |

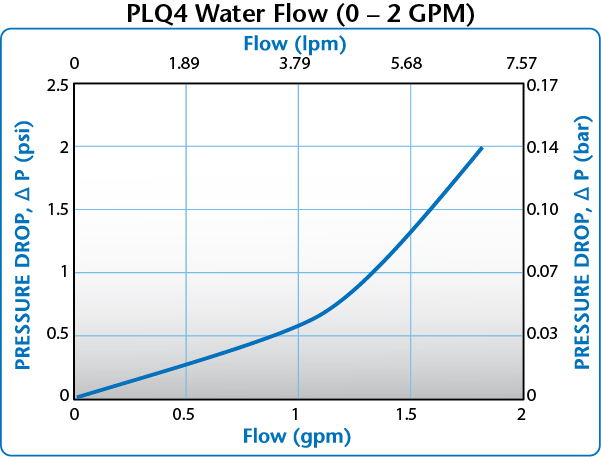

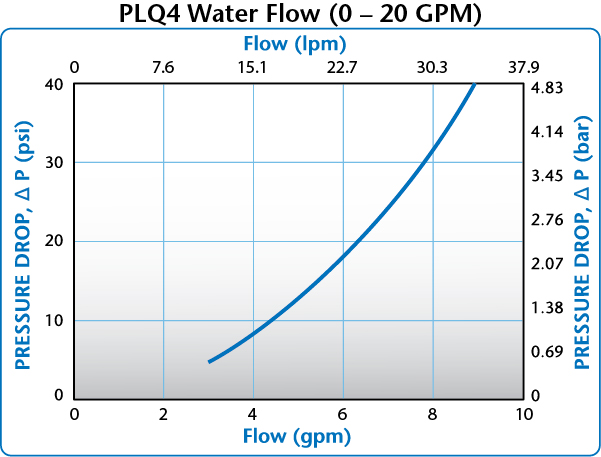

流量系數： |
Cv ~ 1.3 (1.1 Kv) |
材料
主要外殼組件： |
聚苯砜 (PPSU) |
閥門和拇指閂鎖： |
PPSU |
氣門彈簧（濕式）： |
不銹鋼 |
外彈簧： |
不銹鋼 |
密封件： |
三元乙丙橡膠 |
密封墊片： |
聚四氟乙烯 |
遵守： |
符合 RoHS 、 REACH |
顏色： |
啞光黑配冷藍色或暖紅色 |
潤滑劑： |
Krytox 全氟聚醚 |
其他
油管尺寸： |
1/4" 至 3/8" 內徑（ 6.4 毫米至 9.5 毫米內徑） |
溢出： |
在 0 psi 時每次斷開 <0.015 cc |
| 額定壓力為 200 psi 時，每次斷開 <0.063 cc |
|
| 包含： |
<0.063 cc 每次連接 |

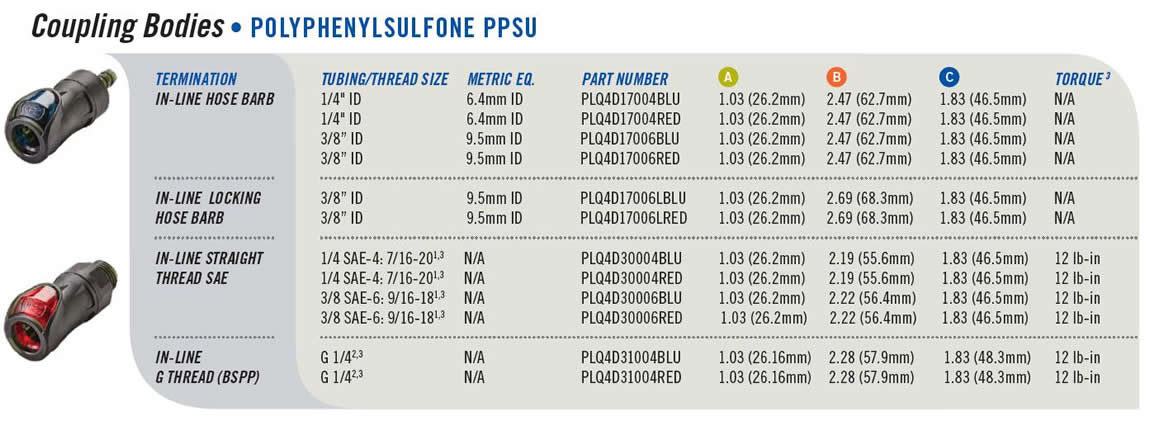

Coupling Bodies ? POLYPHENYLSULFONE PPSU
TERMINATION
IN-LINE HOSE BARB
IN-LINE LOCKING
HOSE BARB
IN-LINE STRAIGHT
THREAD SAE
IN-LINE
G THREAD (BSPP)
TERMINATION
IN-LINE HOSE BARB
IN-LINE LOCKING
HOSE BARB
IN-LINE STRAIGHT
THREAD SAE
IN-LINE
G THREAD (BSPP)
Note:
1All SAE terminations are compatible with SAE J1926-1 ports.
2All G (BSPP) terminations are compatible with ISO 1179-1 ports.
3Do not exceed torque value due to potential damage to coupling. User should consider application factors such as mating material, media, temperature, etc. when
implementing an installation torque specificationw for the product.
A A
B B
A = Height/Diameter
B = Total Length
C = Connected Length
TUBING/THREAD SIZE METRIC EQ. PART NUMBER A
B
C
TORQUE 3
1/4" ID 6.4mm ID PLQ4D17004BLU 1.03 (26.2mm) 2.47 (62.7mm) 1.83 (46.5mm) N/A
1/4" ID 6.4mm ID PLQ4D17004RED 1.03 (26.2mm) 2.47 (62.7mm) 1.83 (46.5mm) N/A
3/8” ID 9.5mm ID PLQ4D17006BLU 1.03 (26.2mm) 2.47 (62.7mm) 1.83 (46.5mm) N/A
3/8” ID 9.5mm ID PLQ4D17006RED 1.03 (26.2mm) 2.47 (62.7mm) 1.83 (46.5mm) N/A
3/8” ID 9.5mm ID PLQ4D17006LBLU 1.03 (26.2mm) 2.69 (68.3mm) 1.83 (46.5mm) N/A
3/8” ID 9.5mm ID PLQ4D17006LRED 1.03 (26.2mm) 2.69 (68.3mm) 1.83 (46.5mm) N/A
1/4 SAE-4: 7/16-201,3 N/A PLQ4D30004BLU 1.03 (26.2mm) 2.19 (55.6mm) 1.83 (46.5mm) 12 lb-in
1/4 SAE-4: 7/16-201,3 N/A PLQ4D30004RED 1.03 (26.2mm) 2.19 (55.6mm) 1.83 (46.5mm) 12 lb-in
3/8 SAE-6: 9/16-181,3 N/A PLQ4D30006BLU 1.03 (26.2mm) 2.22 (56.4mm) 1.83 (46.5mm) 12 lb-in
3/8 SAE-6: 9/16-181,3 N/A PLQ4D30006RED 1.03 (26.2mm) 2.22 (56.4mm) 1.83 (46.5mm) 12 lb-in
G 1/42,3 N/A PLQ4D31004BLU 1.03 (26.16mm) 2.28 (57.9mm) 1.83 (48.3mm) 12 lb-in
G 1/42,3 N/A PLQ4D31004RED 1.03 (26.16mm) 2.28 (57.9mm) 1.83 (48.3mm) 12 lb-in
TUBING/THREAD SIZE METRIC EQ. PART NUMBER A
B
C
TORQUE 3
1/4" ID 6.4mm ID PLQ4D22004BLU 0.87 (22.10mm) 2.30 (58.4mm) 0.59 (15mm) N/A
1/4" ID 6.4mm ID PLQ4D22004RED 0.87 (22.10mm) 2.30 (58.4mm) 0.59 (15mm) N/A
3/8” ID 9.5mm ID PLQ4D22006BLU 0.87 (22.10mm) 2.30 (58.4mm) 0.59 (15mm) N/A
3/8” ID 9.5mm ID PLQ4D22006RED 0.87 (22.10mm) 2.30 (58.4mm) 0.59 (15mm) N/A
3/8” ID 9.5mm ID PLQ4D22006LBLU 0.87 (22.10mm) 2.53 (64.3mm) 0.59 (15mm) N/A
3/8” ID 9.5mm ID PLQ4D22006LRED 0.87 (22.10mm) 2.53 (64.3mm) 0.59 (15mm) N/A
1/4 SAE-4: 7/16-201,3 N/A PLQ4D46004BLU 0.87 (22.10mm) 2.02 (51.3mm) 0.59 (15mm) 12 lb-in
1/4 SAE-4: 7/16-201,3 N/A PLQ4D46004RED 0.87 (22.10mm) 2.02 (51.3mm) 0.59 (15mm) 12 lb-in
3/8 SAE-6: 9/16-181,3 N/A PLQ4D46006BLU 0.87 (22.10mm) 2.05 (52.1mm) 0.59 (15mm) 12 lb-in
3/8 SAE-6: 9/16-181,3 N/A PLQ4D46006RED 0.87 (22.10mm) 2.05 (52.1mm) 0.59 (15mm) 12 lb-in
G 1/42,3 N/A PLQ4D47004BLU 0.87 (22.10mm) 2.11 (53.6mm) 0.67 (17mm
